Сварной задвижка

[Исполезание продукта]

Задвижка Z61H-16C производства компании широко используется в нефтехимических, тепловых электростанциях и других нефтепродуктах и трубопроводах водяного пара для открытия или закрытия среды в трубопроводе.

[Функции продукта]

1. Компактная структура, разумный дизайн, хорошая жесткость клапана, плавный канал, малый коэффициент потока

2. Уплотнительная поверхность изготовлена из нержавеющей стали и цементного карбида с длительным сроком службы.

3. Принять гибкую графитовую упаковку, надежное уплотнение, легкую и гибкую работу

4. Режим вождения - ручная, пневматическая, электрическая и трансмиссия.

5. Структурная форма - это эластичная клиновидная пластина с одним затвором и жесткая клиновидная пластина с одним затвором типа с двойным затвором.

Продукты и услуги, отвечающие требованиям контроля жидкостей

Каждый процесс, каждый объект и каждое ограничение окружающей среды имеют свои особые требования. Таким образом, Dongsol предлагает полный ассортимент продуктов, которые включают в себя различные уровни производительности, давление, различные функции и различные материалы.

Посмотреть больше

Детали продукта

[Стандарты Исполнения]

Спецификация дизайна: GB/T 12234

Длина конструкции: GB/T 12221

Соедините фланец: JB/T 79.1

Испытание и проверка: JB/T 9092

Давление-температура: GB/T 9131

Идентификация продукта: GB/T 12220

[Параметры производительности]

Номинальное давление PN（MPa)	корпус	Испытательное давление（MPa)		Верхнее уплотнение
Номинальное давление PN（MPa)	корпус	уплотнение (жидкость)	Герметизация (газ)	Верхнее уплотнение
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

[Подходящая среда и применимая температура]

Материал корпуса	Применимая среда	Применимая температура（℃）
Углеродная сталь (тип C)	Вода, пар, нефтепродукты	≤425
Хромикельтитановая сталь (тип P)	Нитраты	≤200
Хромоникель - молибденовая титановая сталь (тип R)	Уксусные кислоты	≤200
Хромомолибденовая сталь (тип I)	Вода, пар, нефтепродукты	≤550

[Основные детали материала]

Корпус клапана, крышка клапана	Клапанная пластина, седло клапана	шток	Гайка клапана	наполнитель	маховик
углеродистая сталь	Высококачественная углеродистая сталь + твердые сплавы или нержавеющая сталь	хромовая нержавеющая сталь	Алюминиевая бронза	Асбестовый радикал	Ковкий чугун
хромоникельтитановая сталь	Нержавеющая сталь, нержавеющая сталь + твердые сплавы	хромоникельтитановая нержавеющая сталь	Алюминиевая бронза	Тетрафторэтилен	Ковкий чугун
хромоникельмолибденовая титановая сталь	Нержавеющая сталь, нержавеющая сталь + твердые сплавы	хромоникельтитановая нержавеющая сталь	Алюминиевая бронза	Тетрафторэтилен	Ковкий чугун
хромомолибденовая сталь	Легковая сталь + твердый сплав	хромомолибденовая сталь	Алюминиевая бронза	Гибкий асбест	Ковкий чугун

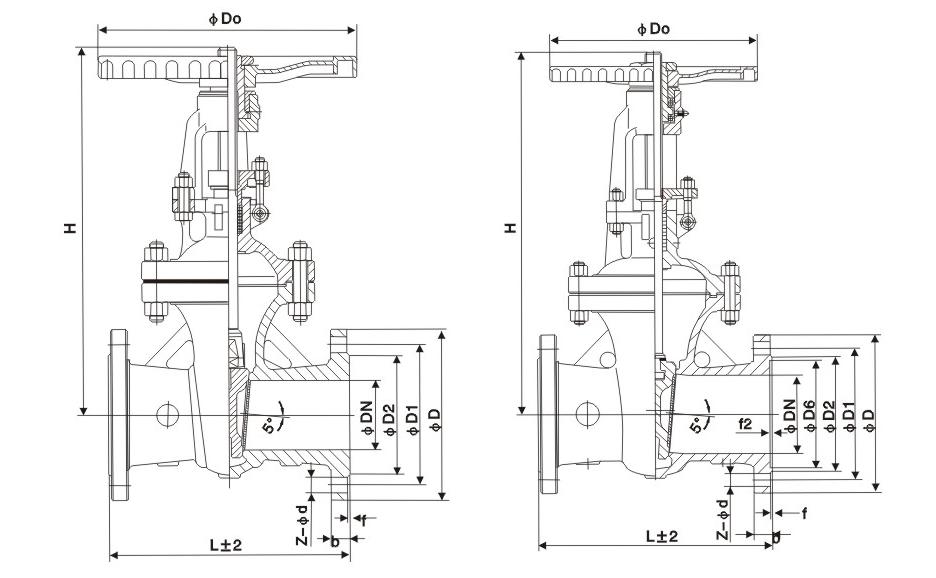

[Основные формы и размеры соединения]

DN	[Основные формы и размеры соединения]
DN	L	D	D1	D2	b	Z-d	H	D0
Z61H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z61H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640
