Пневматический фланцевый клапан

Пневматические трехэксцентричные многослойные дроссельные клапаны D943H и D943W широко используются в трубах с коррозионными средами, такими как металлургия, электроэнергия, нефть, химическая промышленность, воздух, газ, горючие газы, водоснабжение и дренаж.

[Структурные характеристики]

1. Жесткий уплотнительный дроссельный клапан имеет трехцентровую жесткую уплотнительную конструкцию. Седло клапана и пластина бабочки практически не изнашиваются и имеют более плотную функцию уплотнения.

2. Уплотнительное кольцо изготовлено из нержавеющей стали, которая имеет двойные преимущества металлического жесткого уплотнения и эластичного уплотнения. Он обладает отличными характеристиками уплотнения, коррозионной стойкостью и длительным сроком службы при низких и высоких температурах.

3. Уплотнительная поверхность пластины-бабочки изготовлена из цементного карбида на основе кобальта. Уплотнительная поверхность износостойкая и имеет длительный срок службы.

4. Крупномасштабная пластина-бабочка использует килифицированную каркасную конструкцию с высокой прочностью, большой площадью перегрузки по току и низким сопротивлением потоку.

5. В соответствии с потребностями пользователей, жесткий герметичный дроссельный клапан сети подачи клапанов может быть спроектирован так, чтобы иметь двустороннюю функцию уплотнения. Во время установки он не ограничен направлением потока среды и не зависит от пространственного положения. Он может быть установлен в любом направлении.

6. Приводное устройство может быть установлено на нескольких станциях (вращение на 90° или 180°), что удобно для пользователей.

Продукты и услуги, отвечающие требованиям контроля жидкостей

Каждый процесс, каждый объект и каждое ограничение окружающей среды имеют свои особые требования. Таким образом, Dongsol предлагает полный ассортимент продуктов, которые включают в себя различные уровни производительности, давление, различные функции и различные материалы.

Посмотреть больше

Детали продукта

Спецификации использования и производительности

[Стандартная спецификация]

Стандарт проектирования и производства: GB/T 12238-2008

Стандарт структурной длины: GB/T 12221-2005

Стандарт соединительного фланца: GB/T 9113

Класс температуры давления: GB/T 12224-2005

Стандарт испытаний: GB/T 13927-2008

[Основные характеристики]

Номинальный проход	DN（mm）	50-4000
Номинальное давление	PN（MPa)	1.0	1.6	2.5
Испытательное давление	испытание на прочность	1.5	2.4	3.75
	Испытание на герметичность	1.1	1.76	2.75
	испытание на герметичность	0.6	0.6	0.6

[Товары для запчастей продукции]

модель		D943H-16	D943W-16P	D943W-16R
рабочее давление（MPa）		1.6
Применимая температура（℃）		≤425	≤200
Применимая среда		Вода, масло или нерастворимая среда	Нитратообразная среда	ацетатный диэлектрик
материал	Корпус клапана, панель бабочки	WCB	CF8/304	CF3M/316L
	Клапанный стержень	2Cr13	304	316L
	уплотнение корпуса клапана	наплавка 507	－	－
	уплотнение пластины бабочки	304＋Гибкий графит	304＋PTFE	304＋PTFE
	наполнитель	Гибкий графит	PTFE	PTFE

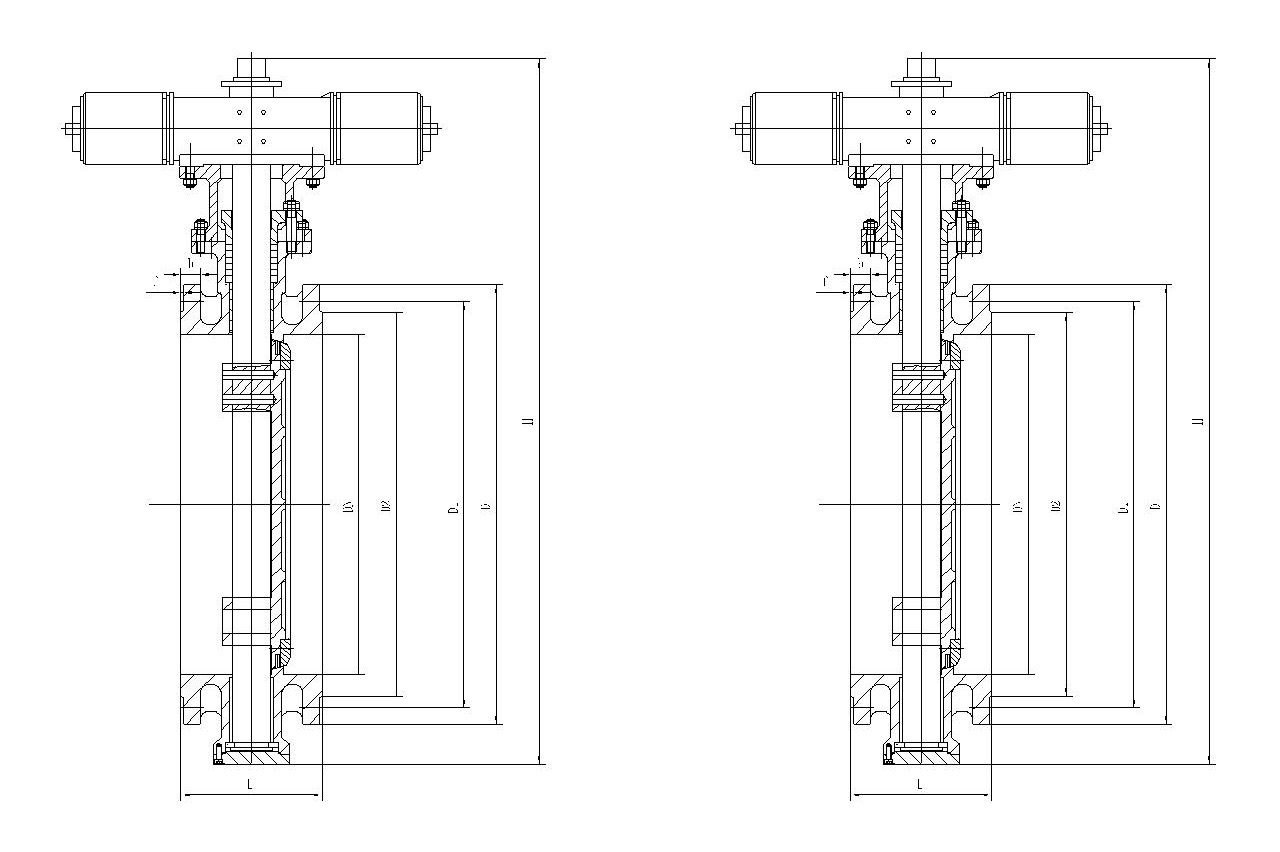

[Основные формы и размеры соединения]

PN	DN	L	D	D1	D2	Z-d	b	f	H	H0
1.0	50	108	165	125	99	4-18	20	2	170	130
1.0	65	112	185	145	118	4-18	20	2	170	145
1.0	80	114	200	160	132	8-18	20	2	230	152
1.0	100	127	220	180	156	8-18	22	2	320	192
1.0	125	140	250	210	184	8-18	22	2	345	200
1.0	150	140	285	240	211	8-22	24	2	385	230
1.0	200	152	340	295	266	8-22	24	2	471	297
1.0	250	165	405	355	319	12-22	26	2	533	327
1.0	300	178	445	400	370	12-22	26	2	606	364
1.0	350	190	505	460	429	16-22	26	2	694	404
1.0	400	216	565	515	480	16-26	26	2	757	444
1.0	450	222	615	565	530	20-26	28	2	814	472
1.0	500	229	670	620	582	20-26	28	2	902	522
1.0	600	267	780	725	682	20-30	34	2	1048	590
1.0	700	292	895	840	794	24-30	34	5	1277	810
1.0	800	318	1015	950	901	24-33	36	5	1385	844
1.0	900	330	1115	1050	1001	28-33	38	5	1490	890
1.0	1000	410	1230	1160	1112	28-36	38	5	1620	950
1.6	50	108	165	125	99	4-18	20	2	170	130
1.6	65	112	185	145	118	4-18	20	2	170	145
1.6	80	114	200	160	132	8-18	20	2	230	152
1.6	100	127	220	180	156	8-18	22	2	320	192
1.6	125	140	250	210	184	8-18	22	2	345	200
1.6	150	140	285	240	211	8-22	24	2	385	230
1.6	200	152	340	295	266	12-22	24	2	471	297
1.6	250	165	405	355	319	12-26	26	2	533	327
1.6	300	178	460	410	370	12-26	28	2	606	364
1.6	350	190	520	470	429	16-26	30	2	694	404
1.6	400	216	580	525	480	16-30	32	2	757	444
1.6	450	222	640	585	548	20-30	40	2	814	472
1.6	500	229	715	650	609	20-33	44	2	902	522
1.6	600	267	840	770	720	20-36	54	2	1048	590
1.6	700	292	910	840	794	24-36	40	5	1277	810
1.6	800	318	1025	950	901	24-39	42	5	1385	844
1.6	900	330	1125	1050	1001	28-39	44	5	1490	890
1.6	1000	410	1225	1170	1112	28-42	46	5	1620	950
2.5	50	108	165	125	99	4-18	20	2	170	130
2.5	65	112	185	145	118	8-18	22	2	265	210
2.5	80	114	200	160	132	8-18	24	2	310	233
2.5	100	127	235	190	156	8-22	24	2	343	242
2.5	125	140	270	220	184	8-26	26	2	385	254
2.5	150	140	300	250	211	8-26	28	2	445	580
2.5	200	152	360	310	274	12-26	30	2	510	297
2.5	250	165	425	370	330	12-30	32	2	569	339
2.5	300	178	485	430	389	16-30	34	2	653	375
2.5	350	190	555	490	448	16-33	38	2	730	420
2.5	400	216	620	550	503	16-36	40	2	810	463
2.5	450	222	670	600	548	20-36	46	2	850	495
2.5	500	229	730	660	609	20-36	48	2	940	566
2.5	600	267	845	770	720	20-39	58	2	1150	630
2.5	700	292	960	875	820	24-42	58	5	1195	727
2.5	800	318	1085	990	609	24-36	58	5	1268	810
