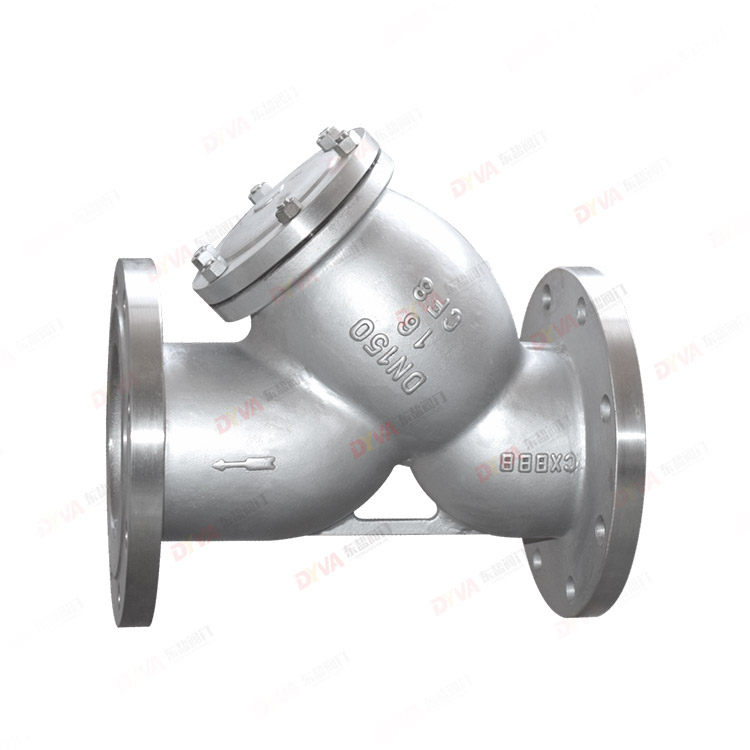

Фильтр Y-типа

Обзор продукта

Фланцевый фильтр типа Y обладает характеристиками передовой структуры, небольшого сопротивления, короткого времени сброса сточных вод, высокой эффективности, удобной установки и обслуживания, а также низкой стоимости. Применимыми средами являются вода, пар и нефть, которые могут удовлетворить потребности различных трубопроводов.

Модель продукта: GL41H

Номинальный диаметр: DN15 ~ 500 мм

Номинальное давление: PN1,6 ~ 10 МПа (150 фунтов ~ 600 фунтов)

Рабочая температура: латунь-30~380°C, углеродистая сталь-80~425°C, нержавеющая сталь-80~450°C

Стандарт длины конструкции: DIN3202-F1

Стандарт фланцев: DIN2531-2545

Продукты и услуги, отвечающие требованиям контроля жидкостей

Каждый процесс, каждый объект и каждое ограничение окружающей среды имеют свои особые требования. Таким образом, Dongsol предлагает полный ассортимент продуктов, которые включают в себя различные уровни производительности, давление, различные функции и различные материалы.

Посмотреть больше

Детали продукта

Основные параметры производительности

модель	PN	рабочее давление(Mpa)	Применимая температура(℃)	Применимая среда
GL41H-10	10	1.0	≤ 120	Вода, пар, масло
GL41H-16	16	1.6	≤ 200	Вода, пар, масло
GL41H-16Q	16	1.6	≤ 220	Вода, пар, масло

Основные запасные части

модель	материал
модель	Корпус клапана, крышка клапана	Фильтр	Шпилька	прокладка
GL41H-10	Серый чугун	нержавеющая сталь	Ковкий чугун	Резиновый асбест
GL41H-16	Серый чугун	нержавеющая сталь	Ковкий чугун	Резиновый асбест
GL41H-16Q	Металлический чугун	нержавеющая сталь	Ковкий чугун	Резиновый асбест

Основные внешние и структурные размеры (mm)

модель	DN	L	D	z×Φd	H	вес/kg
GL41H-10	50	250	160	4×Φ18	168
	65	280	180	4×Φ18	185
	80	315	195	4×Φ18	200
	100	370	215	8×Φ18	255
	125	450	245	8×Φ18	295
	150	510	280	8×Φ23	345
	200	560	335	8×Φ23	425
	250	745	390	12×Φ23	515
	300	780	440	12×Φ23	600
GL41H-16Q	50	250	160	4×?18	168
	65	280	180	4×Φ18	185
	80	315	195	8×Φ18	200
	100	370	215	8×Φ18	255
	125	450	245	8×Φ18	295
	150	510	280	8×Φ23	345
	200	560	335	12×Φ23	425
	250	745	405	12×Φ25	515
	300	780	460	12×Φ25	600
GL41H-16	32	180	135	4×Φ18	90	4.9
	40	220	145	4×Φ18	125	7.3
	50	240	160	4×Φ18	145	10.1
	65	280	180	4×Φ18	165	14
	80	320	195	8×Φ18	210	19.2
	100	380	215	8×Φ18	250	27
	125	440	245	8×Φ18	295	49.7
	150	480	280	8×Φ23	335	59.4
	200	600	335	12×Φ23	380	97.2
	250	605	405	12×Φ25	430	132.4
	300	635	460	12×Φ25	460	173.2
	350	696	520	16×Φ25	495	230
	400	790	580	16×Φ30	560	320
	450	850	640	20×Φ30	641	460
