Обратный клапан американского стандарта

Обратный клапан американского стандарта, производимый нашей компанией, полностью спроектирован и изготовлен в соответствии с американскими стандартами, с красивой и передовой структурой.

Обратный клапан американского стандарта относится к клапану, который автоматически открывает и закрывает клапан, полагаясь на поток самой среды, чтобы предотвратить обратный поток среды. Он также известен как обратный клапан, односторонний клапан и обратный клапан. Его основная функция заключается в предотвращении обратного потока среды, предотвращении разворота насоса и приводного двигателя, а также высвобождении контейнерной среды.

Продукты и услуги, отвечающие требованиям контроля жидкостей

Каждый процесс, каждый объект и каждое ограничение окружающей среды имеют свои особые требования. Таким образом, Dongsol предлагает полный ассортимент продуктов, которые включают в себя различные уровни производительности, давление, различные функции и различные материалы.

Посмотреть больше

Детали продукта

[Параметры производительности]

NO.	Название проекта	параметр
1	Номинальное давление PN（MPa)	150LB	300LB	600LB	900LB	1500LB	2500LB
1	Номинальное давление PN（MPa)	2.0	5.0	10.0	15.0	25.0	42.0
2	испытательное давление на прочность корпуса	В 1,5 раза выше номинального давления при комнатной температуре.
3	Испытательное давление на герметичность высокого давления	В 1,1 раза выше номинального давления при комнатной температуре.
4	Рабочее давление при комнатной температуре	Номинальная температура давления ASME B16.34

[Спецификация продукции]

стандарт проектирования	Длина конструкции	Размер фланцевого соединения	Испытания и испытания	Критерии давления и температуры
API6D/ASME B16.34	ASME B16.10	ASME B16.5	API598/API6D	ASME B16.34

[Основные детали материала]

наименование детали	наименование материала
корпус клапана	A216 WCB	A217 WC6	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
Крышка клапана	A216 WCB	A217 WC6	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
Клапанная пластина	A216 WCB	A217 WC6	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
уплотнительная поверхность	13Cr/STL	STL	онтология/STL	онтология/STL	онтология/STL	онтология/STL
Вал клапана	A182 F6a	A182 F11	A182 F304	A182 F316	A182 F304L	A182 F316L
прокладка	Гибкий графит	Гибкий графит	Гибкий графит	Гибкий графит	Гибкий графит	Гибкий графит
болт	A193 B7	A193 B16	A193 B8	A193 B8M	A193 B8	A193 B8M
гайка	A194 2H	A194 4	A194 8	A194 8M	A194 8	A194 8M
использование температуры	-29~425℃	-29~540℃	-46~425℃	-46~425℃	-46~425℃	-46~425℃
Применимая среда	Вода, пар	Вода, пар	Слабое коррозионное свойство	Слабое коррозионное свойство	Слабое коррозионное свойство	Слабое коррозионное свойство

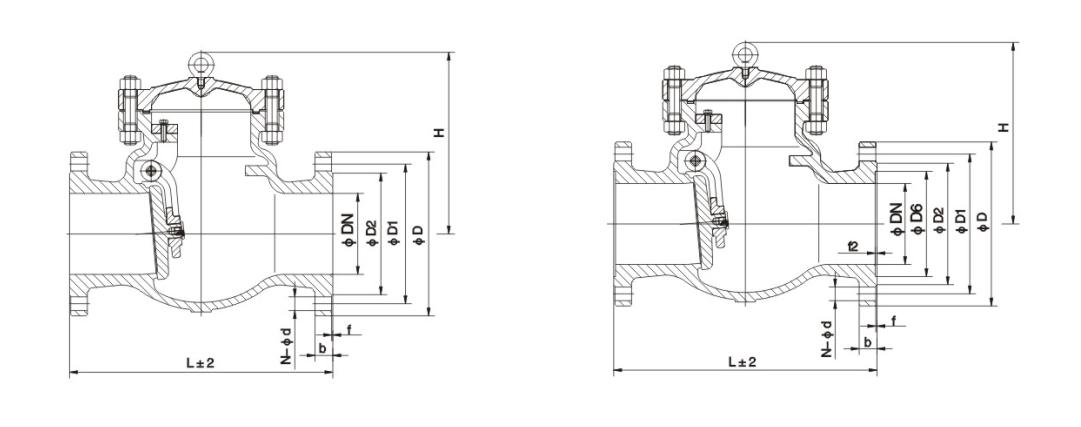

[Основные формы и размеры соединения]

DN		размер
m	in	L	D	D1	D2	b	f	n-Φd	H
H44H-150Lb
50	2	203	152	120.5	92	16	1.6	4-19	180
80	3	241	192	152.5	127	19	1.6	4-19	190
100	4	297	229	190.5	157	24	1.6	8-19	203
125	5	330	254	216	186	24	1.6	8-22	229
150	6	356	279	241.5	216	26	1.6	8-22	257
200	8	495	342	298.5	270	29	1.6	8-22	292
250	10	622	406	362	324	31	1.6	12-25	355
300	12	698	483	432	381	32	1.6	12-25	396
H44H-300Lb
50	2	267	165	127	92	23	1.6	8-19	178
80	3	318	210	168.5	127	29	1.6	8-22	216
100	4	356	254	200	157	32	1.6	8-22	241
125	5	400	279	235	186	35	1.6	8-22	267
150	6	444	318	270	216	37	1.6	12-22	305
200	8	533	381	330	270	42	1.6	12-25	368
250	10	622	445	387	324	48	1.6	16-29	394
300	12	711	521	451	381	51	1.6	16-32	445
H44H-600Lb
50	2	295	165	127	92	33	6.4	8-19	203
80	3	359	210	168	127	36	6.4	8-22	235
100	4	435	273	216	157	45	6.4	8-25	286
125	5	511	330	266.5	186	52	6.4	8-29	292
150	6	562	356	292	216	55	6.4	12-29	330
200	8	664	419	349	270	63	6.4	12-32	381
250	10	791	510	432	324	71	6.4	16-35	457
300	12	842	559	489	381	74	6.4	20-35	584
