Пневматический запорный клапан

[Исполезание продукта]

Открывающие и закрывающие части пневматических запорных клапанов J641H, J641Y и J641W, производимых компанией, являются цилиндрическими клапанными клапанами. Уплотняющая поверхность плоская или коническая, а заслонки клапанов движутся по прямой линии вдоль центральной линии жидкости. Запорный клапан национального стандарта подходит только для полного открытия и полного закрытия. Как правило, он не используется для регулирования расхода. При изготовлении на заказ его можно регулировать и регулировать.

[Функции продукта]

1. Структура проста, а производство и обслуживание удобны.

2. Короткий график работы и короткое время открытия и закрытия

3. Хорошее уплотнение, небольшое трение между уплотняющими поверхностями, длительный срок службы

Продукты и услуги, отвечающие требованиям контроля жидкостей

Каждый процесс, каждый объект и каждое ограничение окружающей среды имеют свои особые требования. Таким образом, Dongsol предлагает полный ассортимент продуктов, которые включают в себя различные уровни производительности, давление, различные функции и различные материалы.

Посмотреть больше

Детали продукта

[Исполнительный стандарт]

Спецификация конструкции: GB/T 12235

Длина конструкции: GB/T 12221

Соединение фланца: JB/T 79

Тестирование и тестирование: JB/T 9002

Код товара: GB/T 12220

Спецификация для поставки: JB/T 7928

[Параметры производительности]

модель		J641H-16C～160C	J641Y-16C～160C	J641W-16P～160P
рабочее давление（MPa）		1.6～16.0
Применимая температура（℃）		≤425		≤150
Применимая среда		Вода, пар, нефтепродукты		Слабокоррозионная среда
материал	Корпус клапана, крышка клапана	углеродистая сталь		хромоникельтитановая нержавеющая сталь
	шток	хромовая нержавеющая сталь		хромоникельтитановая нержавеющая сталь
	уплотнительная поверхность	сплав на основе наплавленного железа	сплав на твердой основе наплавки	Материалы
	наполнитель	Асбестовый графит, гибкий графит, тетрафторэтилен

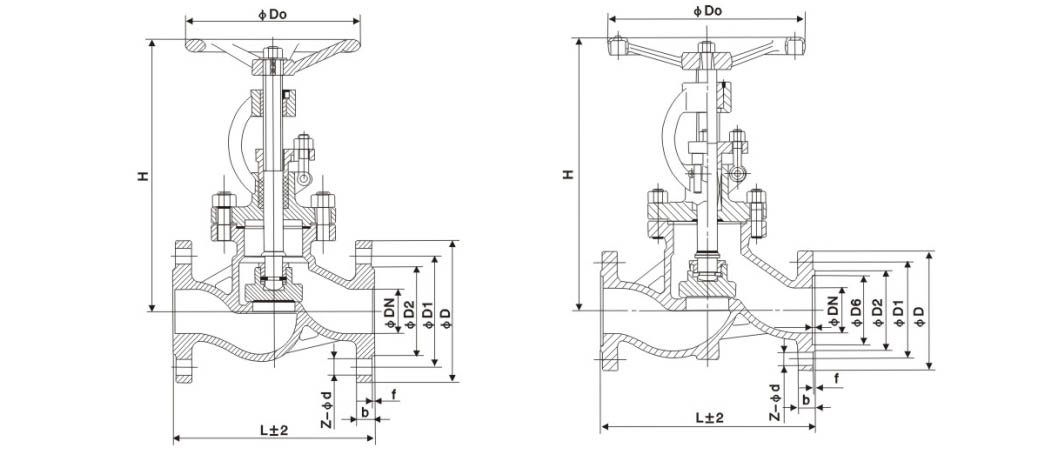

Основные формы и размеры соединения

DN	Основные формы и размеры соединения
DN	L	D	D1	D2	b	Z-d	H	D0
J641H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J641H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640
