Кислородный клапан

[Использование продукта]

Специальный кислородный клапан JY41W и JY41Y изготовлены из превосходной силиконовой латуни или нержавеющей стали, которая обладает преимуществами высокой механической прочности, износостойкости и хорошей безопасности. При использовании в кислородном трубопроводе он обладает лучшими взрывозащищенными и огнестойкими характеристиками, устраняя небезопасные факторы в кислородном трубопроводе.

[Особенности продукта]

1. Огнестойкость и огнестойкость: Основной компонент изготовлен из медного сплава, который является негорюче. Даже если он сталкивается с твердыми частицами в высокоскоростном воздушном потоке, он не будет производить искры. Поэтому этот клапан обладает наилучшей огнестойкостью.

2. Безопасный и надежный: Этот клапан оснащен пылезащитным, водонепроницаемым и маслонепроницаемым устройством. Все клапаны, контактирующим с кислородом, перед сборкой подверглись строгим мерам по обезжириванию и запрету масла. Упаковочный материал - политетрафторэтилен, который может обеспечить безопасность и надежность при использовании.

Продукты и услуги, отвечающие требованиям контроля жидкостей

Каждый процесс, каждый объект и каждое ограничение окружающей среды имеют свои особые требования. Таким образом, Dongsol предлагает полный ассортимент продуктов, которые включают в себя различные уровни производительности, давление, различные функции и различные материалы.

Посмотреть больше

Детали продукта

[Параметры производительности]

номинальный диаметр（DN）		15－400
Номинальное давление（MPa）		1.6	2.5	4
Испытательное давление	Интенсивность	2.4	3.75	6
（MPa）	герметичный	1.76	2.75	4.4
Применимая температура		≤200℃
Применимая среда		кислород
корпус клапана		Кремниевая латунь, нержавеющая сталь
шток		нержавеющая сталь
Золотник		Медь, нержавеющая сталь
наполнитель		Тетрафторэтилен

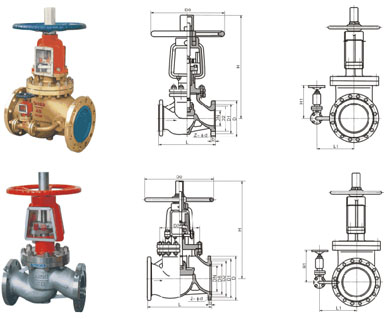

[Основные формы и размеры соединения]

DN	[Основные формы и размеры соединения]
DN	L	D	D1	D2	b	Z-d	H	D0
JY41W-16P
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
JY41W-25P
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640
