Запорный клапан сильфона

[Описание продукта]

Сильфонный клапан подходит для резки или соединения трубопроводных сред в трубопроводах с номинальным давлением PN1.6 ~ PN4.0MPa и рабочей температурой -20°C~350°C в нефтяных, химических, фармацевтических, удобрениях, электроэнергетиках и других условиях.

[Структура и использование]

1. Продукт имеет разумную структуру, надежную герметичность и красивую форму;

2. Уплотнение поверхности на основе твердого сплава Co, износостойкий, коррозионностойкий, хорошие антифрикционные характеристики, длительный срок службы;

3. Кондиционирование стеблей и обработка азотирования поверхности с хорошей коррозионной и стойкостью к трению;

4. Прямоугольный немецкий стандартный сильфонный клапан имеет двойную герметичность для более надежной работы;

5. Индикатор подъемного положения штока клапана более интуивен;

6. Размеры материалов деталей, фланцев и стыковой сварки могут быть разумно выбраны в соответствии с фактическими условиями труда или требованиями пользователя для удовлетворения различных инженерных потребностей.

Продукты и услуги, отвечающие требованиям контроля жидкостей

Каждый процесс, каждый объект и каждое ограничение окружающей среды имеют свои особые требования. Таким образом, Dongsol предлагает полный ассортимент продуктов, которые включают в себя различные уровни производительности, давление, различные функции и различные материалы.

Посмотреть больше

Детали продукта

[Технические нормы]

Структурные формы	BB-BG
Драйвер	ручной
Драйвер	пневматический
стандарт проектирования	DIN3356
Длина конструкции	DIN3203
Соединительный фланец	DIN2543-2545
Испытания и испытания	DIN3230

[Товары для запчастей продукции]

NO.	наименование детали	материал
1	корпус клапана	GS-C25、CF8、CF3
2	Клапан	2CR13、F304、F316
3	Палец	F304、F316
4	Компонент сильфона	F304、F316L
5	Крышка клапана	GS-C25、CF8、CF3
6	наполнитель	Гибкий графит、PTFE
7	Нажимная втулка	25#、F304、F316
8	Позиционер	25#、F304、F316
9	Гайка клапана	Медный сплавZQA19-4
10	маховик	углеродистая сталь
11	Шапочка	25#
12	Топливный стакан	латунь
13	Шестиугольная гайка	ASTMA193 2H、A193-8、A193-8M
14	Двухголовый болт	ASTMA193 B7、A193-B8、A193-B8M
15	прокладка	Гибкий графит + нержавеющая сталь
16	шток	2Cr13、F3

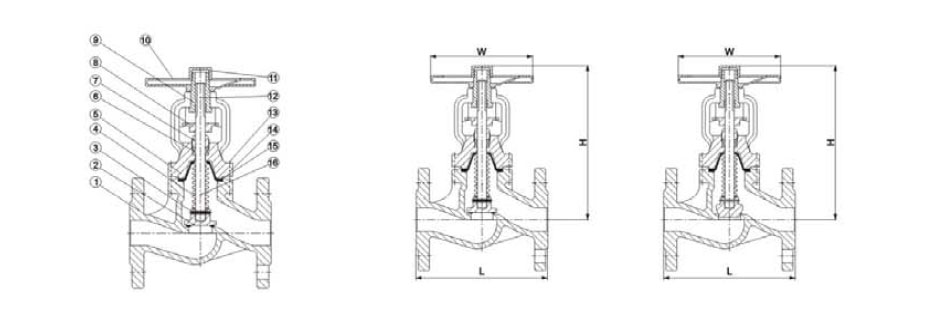

Внешний вид и структурные размеры изделия

DN	Внешний вид и структурные размеры изделия
DN	L	D	D1	D2	b	Z-d	H	D0
WJ41Y-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
WJ41Y-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640
